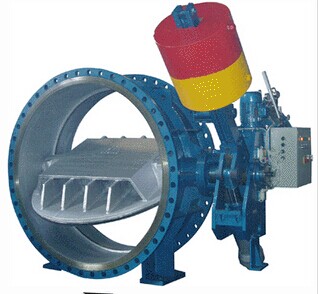

閥門圖片

產品名稱:重錘保壓蝶閥

產品型號:KD741X

產品口徑:DN150~4000

產品壓力:0.6-6.4MPa

產品材質:鑄鋼、不銹鋼、合金鋼等

聯系電話:15901687301






重錘保壓蝶閥簡介:

重錘保壓蝶閥是目前國內外較先進的管理控制設備,主要安裝于水電站水輪機進口,用作水輪機進口閥;或安裝于水利、電力、給排水等各類泵站的水泵出口,替代止回閥和閘閥的功能。工作時,閥門與管道主機配合,按照水力過渡過程原理,通過預設的啟閉程序,有效消除管路水錘,實現管路的可靠截止,起到保護管路系統安全的作用。 本公司生產的重錘保壓蝶閥留阻系數小、自動化程度高、功能齊全、性能穩定可靠,是我公司設計人員在廣泛搜集、研究、總結國內外同類產品性能的基礎上,引入閥門、液壓、電氣等行業的多項研究成果,厚積而薄發,開發出來的新一代智能化高效節能產品。

公司技術力量雄厚,并可根據用戶的特殊要求單獨進行設計,多方位滿足廣大用戶對該產品的需要。

重錘保壓蝶閥主要有如下特點:

1、可取代水泵進口處原電動閘閥和止回閥的功能,且機、電、液系統集成為一個整體,減少占地面積及基建投資。
2、重錘保壓蝶閥齊全,無需另外配置即可以作為一個獨立的系統單機就地調試、控制;也可以作為集散性控制系統(DCS)的一個設備單元,通過I/O通道由中央計算機進行集中管理,與水泵、水輪機、旁通閥及其他管道設備實現聯動操作;并配有手動功能,無動力電源時也可以實現手動開、關閥,滿足特殊工況下的閥門調試、控制要求。
3、可控性好,調節范圍大、適應性強。電液控制系統設有多處調節點,可以按不同的管道控制要求進行啟閉程序設置,保證在滿足開、關閥條件時,閥門能夠且才能夠自動按預先設定的時間、角度開啟和分開、慢二階段關閉。并能實現無電關閥,有效消除破壞性水錘,防止水泵和水輪機組飛逸事故的發生,降低管網系統的壓力波動,保障設備的安全可靠運行。
4、主閥密封副為三偏心金屬密封或雙偏心橡膠密封結構,啟閉輕松、密封可靠;并有一道額外加大的偏心,使閥門具有良好的自密封性能。中、小口徑蝶板設計成流線型平板結構,大口徑蝶板設計面雙平板衍架式結構,排擠小,水流平順,閥門流阻系數為0.1~0.6,遠小于止回閥的流阻系數(1.7~2.6),節能效果明顯。



重錘保壓蝶閥基本參數:

公稱通徑DN(mm) 150~4000
公稱壓力級PN(MPa) 0.25~4.0
試驗壓力
Ps(MPa)
密封 1.1×PN
強度 1.5×PN
工作壓力(MPa) ≤1.0×PN
介質溫度℃ ≤80
適用介質 清水、海水、泥沙水、油品等
重錘保壓蝶閥特殊參數:
公稱通徑 <1000 ≥1000
開閥時間(可調) 10~60秒 20~120秒
關閥時間(可調) 快關 1.5~15秒 2.5~25秒
慢關 2.5~60秒 6~90秒
關閥角度(可調) 快關 70±10度 70±10度
慢關 20±10度 20±10度
最小流阻系數 0.1



四、重錘保壓蝶閥產品結構說明 產品按照控制系統蓄能類型分為重錘式和蓄能器式兩大系列,其中重錘式控制系統又分為普通重錘式、自動保壓重錘式(B)和鎖定型自動保壓重錘式(S);蓄能器式控制系統則分為普通蓄能器式(X)和鎖定型蓄能器式(XS)。

閥門主要由閥體本體、傳動機構、液壓站、電控箱等四部分組成。 閥體本體有閥體、蝶板、閥軸、滑動軸承、密封組件等主要零件組成。 重錘式一般采用臥式結構,閥軸采用半軸結構。 蓄能器式一般采用臥式布置;也可根據用戶要求采用立式布置。 傳動機構主要由液壓缸、搖臂、支撐墻板(重錘式還有重錘、杠桿、鎖定油缸等)等連接、傳動件組成,是液壓動力開、關閥門的主要執行機構。 傳動液壓缸上設有快觀時間調節閥、慢關時間調節閥和快、慢關角度調節閥。調節范圍見第五頁〈特殊參數〉。 臥式布置時,傳動機構一般采用正向安裝;受現場空間限制時也可根據用戶要求采用反裝型(即傳動裝置位于閥體的另一側,見圖五~圖八)。

液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。 重錘式自動保壓系統中,蓄能器用作系統壓力的補償。 鎖定型重錘式自動保壓系統中,蓄能器用作系統壓力的補償和鎖定油缸的退鎖。

蓄能器式系統中,蓄能器為閥門啟閉提供主動力源。 流量控制閥用于開閥時間調節,調節范圍見第五節 手動泵用于系統調試和特殊工況下的閥門啟閉。 液壓系統電磁閥換向閥控制特征一般為正作用型,即:電磁閥得電蝶閥開閥、失電蝶閥關閥;反之則為反作用型,即電磁閥失電蝶閥關閥。常規配套電磁換向閥為正作用型,采用反作用型應在訂貨時說明。 液壓系統與閥門本提可以是整體式安裝,也可以分開安裝。用戶未作特殊說明時為整體式安裝。蓄能器式采用立式布置時均為分體式安裝。
